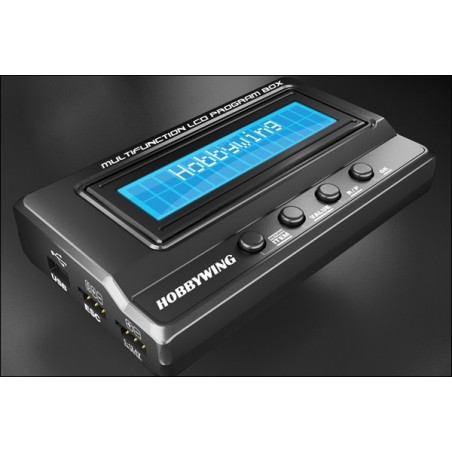

Tarjeta programadora Multifuncion LCD V2 Hobbywing

Puedes usarlo como dispositivo individual para configurar el ESC, el valor de cada parámetro es mostrado en la pantalla LCD de la tarjeta.
Puedes usarlo como adaptador USB para conectar el ESC a un ordenador, el usuario puede actualizar el firmware del ESC o configurar el ESC con HOBBYWING USB LINK SOFTWARE, una aplicación especial en el Ordenador. El software incluye una calculadora de velocidad. La calculadora de velocidad solo funciona con los variadores K-Force.

1. Modos de funcionamiento
1.1 Works as an individual device to set the ESC, the value of each parameter is displayed on the LCD screen.
1.2 Works as an USB adapter to link the ESC with a PC to update the firmware of the ESC or set the ESC by HOBBYWING USB LINK SOFTWARE .
1.3 Works as a Lipo battery voltmeter to measure the voltage of the whole battery pack or each cell.

2. Especificaciones
1.1 tamaño: 90mm (Largo) x 51mm (Ancho) x 17mm (Alto)
1.2 Peso: 65 gr.
1.3 Voltaje: 4.5-12.6V (Si el ESC no tiene BEC, tienes que conectar una batería adicional a la Tarjeta Programadora)
1.4 Pantalla: 16x2 caracteres LCD.
1.5 Interfaz: Mini USB interface, ESC interface (Futaba plug), Power supply interface (Futaba plug)

3. Comparada con la "Tarjeta Profesional LCD 2 en 1"
Las tarjetas profesionales LCD: 2 en 1 Tarjeta profesional LCD (está descatalogada)

La nueva tarjeta programadora Multifunction LCD: es un producto nuevo con un MCU (microprocesador) con más memoria. Tiene una nueva función capáz de funcionar como voltímetro de batería LiPo para medir el voltaje de la batería LiPo o de cada una de sus celdas.

Software/Firmware para Multifunccion LCD program box:
Debido a que tiene una memoria más grande, un único firmware puede ser compatible con todos los Variadores, incluidos los Xerun V2.0/2.1/3.0/3.1, EZRUN V2.0 y Platinum. Esta tarjeta Programadora Multifuncion LCD es válida para los siguientes ESC:
ESC Serie PLATINUM para helicopteros/avionesESC.
ESC Serie XERUNy EZRUN para coches (Version 2.0 y 2.1).
ESC XERUN-120A V3 y V3.1.

PUNTOS PROGRAMABLES:
A) Características programables para Variadores/ESC de la serie XERUN y EZRUN para coches:
1. Running Mode - Modo de funcionamiento/carrera
2. Drag Brake Force
3. Low Voltage Cut-Off Threshold
4. Start Mode - Arrancada
5. Maximum Brake Force - Fuerza Maxima de frenada
6. Maximum Reverse Force - Fuerza Maxima de marcha atrás
7. Initial Brake Force - Fuerza inicial de frenada
8. Throttle Neutral Range - Rangoneutro de Aceleración
9. Timing
10. Over-Heat Protection - Protección por calentamiento
11. Motor Rotation - Rotación del Motor
12. Lipo Cells Amount - Numero de celdas LiPo
*Nota: Algunos variadores tienen menos caracteristicas programables, pero otros tienen más. Por favor, lee el manual deinstrucciones de tu ESC para tener información detallada.

B) Caractarísticas programables para Variadores/ESC para aviones, serie PLATINUM:
1. Freno
2. Tipo de Batería
3. Low Voltage Protection Mode (Cutoff Mode)
4. Low Voltage Protection Threshold (Cutoff Threshold)
5. Start Mode - Arrancada
6. Timing
7. Governor Mode
8. Apartado - Reservado nº #1
9. PWM Frequency
10. Built-In BEC Output
11. Apartado - Reservado nº 2
12. Lipo Cells Amount

The USB LINK SOFTWARE is a PC program working together with the Multifunction LCD Program Box, the software has the following functions:
1. Precisely sets the programmable items of the ESC.
2. Upgrades the firmware of the ESC.
3. Upgrades the firmware of the Professional Program Box.

Enlace:
HOBBYWING USB LINK SOFTWARE, descargar software.

A PDF reader is needed to open the user manual. Please click the icon to download it.

- User Manual of the Multifunction LCD Program Box, ver manual.
- User Manual of the USB LINK SOFTWARE, ver manual.

Software/Firmware para la tarjeta programadora LCD (es la antigua y descatalogada): 2 en 1 Tarjeta profesional LCD:
Tiene 2 tipos de firmware:
a) Tipo A: firmware con postfix “_V3” (eg. V1.11_120331_V3) solo vale para los Variadores/ESC XERUN-120A-SD V3 y V3.1
b) Tipo B: firmware sin postfix “_V3” (eg. V1.08_120504) solo vale para los siguientes Variadores/ESC:

I. ESCs Serie XERUN V2.0 y V2.1 para Coches.
II. ESCs Serie EZRUN V2.0 para Coches.
III. ESCs Serie Platinum para Helicopteros y Aviones.

Por favor selecciona el firmware correcto para la 2 en 1 Tarjeta profesional LCD (descatalogada) de acuerdo al tipo de ESC que tengas. El firmware de fábrica es el Tipo B, pero puedes actualizarlo al Tipo A o éste puedes bajarlo al Tipo B.
